ASRock B150 Combo: Nel Dettaglio

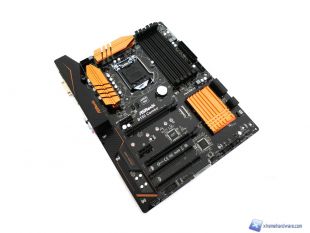

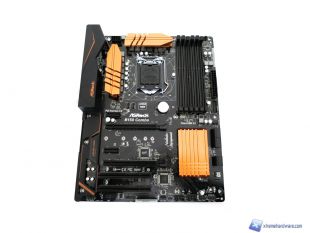

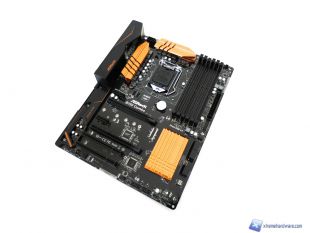

Estratta la scheda madre dalla busta antistatica e dalla confezione ci troviamo di fronte finalmente la ASRock B150 Combo, scheda madre dal design classico e caratterizzato da un PCB quasi nero con una superficie leggermente specchiata. La scheda madre pur essendo di fascia medio/bassa è dotata di una Shield in plastica come avevamo visto per il modello Z170 Extreme6 nonché di dissipatori in alluminio dal design spigoloso e di colore arancione che contrastano molto bene con il PCB e quindi danno un look valido alla scheda madre. La vera particolarità di questa scheda madre è senza subbio la possibilità di utilizzare moduli RAM DDR3/DDR3-L o moduli RAM DDR4. Da qui il nome Combo. Con tale caratteristica come già detto potremo creare una sorta di sistema ibrido risparmiando in parte sull’acquisto della build. Non dimentichiamo di dire che il modello B150 Combo ha un formato ATX classico.

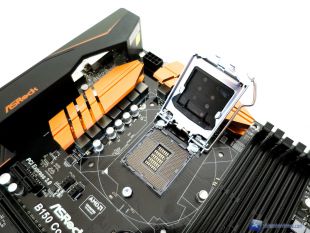

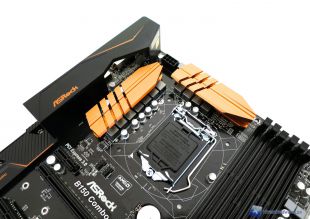

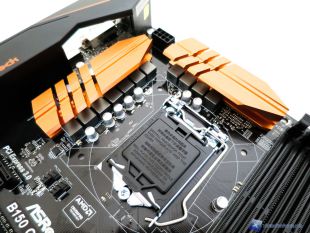

Al solito iniziamo dalla zona socket che come sempre a molti di voi interesserà particolarmente per dare uno sguardo più dettagliato alle fasi di alimentazione e alla loro gestione. La ASRock B150 Combo si caratterizza per la presenza di ben 10 fasi di alimentazione dedicate alla CPU e alla iGPU in modo da ottimizzare l’efficienza del sistema. Le fasi di alimentazione sono caratterizzate da induttanze in grado di operare fino a 45A che per la tipologia di scheda madre sono anche forse sovradimensionate, ma, per assicurare la massima qualità nel tempo della corrente erogata, ASRock ha fatto una valida scelta. Nella zona socket possiamo osservare anche i due heatsink in alluminio non collegati, questa volta, tra di loro da nessuna heat pipe. Heatsink di buone dimensioni e ovviamente essendo in alluminio assicureranno la giusta dissipazione delle fasi. Il design leggermente spigoloso  non dispiacerà anche su una scheda madre di questa fascia.

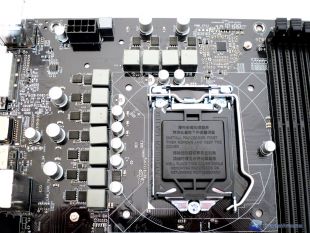

Rimuovendo velocemente i due dissipatori in alluminio tenuti in sede da due viti a molla nella parte posteriore della scheda madre possiamo osservare al meglio la tipologia di fasi e di controller utilizzato. Troviamo dunque come detto 10 fasi di alimentazione caratterizzate da phase doubler. Il controller utilizzato per la ASRock B150 Combo è infatti un Intersil ISL95856 di tipo digitale ibrido predisposto per gestire 4+3 fasi, esattamente lo  stesso della Extreme6, che disponeva però di 12 fasi di qualità ovviamente migliore.

Dettaglio controller PWM Intersil ISL95856.

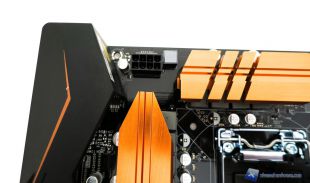

L’alimentazione della ASRock B150 Combo sarà affidata ad un classico connettore 24 Pin ed un 8 Pin EPS.

A sinistra del connettore principale di alimentazione troviamo i 6 Slot per i moduli RAM: 4 per DDR3/DDR3-L e 2 per DDR4. Questi potranno ospitare fino a 32GB di RAM con frequenza fino a 2133MHz DDR4 e fino a 64 GB di RAM 1866MHz DDR3/DDR3-L. Starà a noi dunque scegliere quale kit utilizzare (ovviamente non potranno essere utilizzati contemporaneamente moduli DDR3 e moduli DDR4)

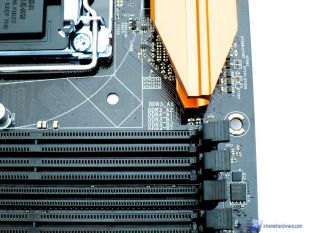

Dettaglio disposizione dei moduli DDR3 e/o DDR4.

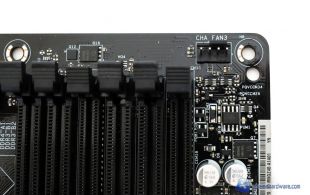

Sopra gli slot per le RAM troviamo il primo connettore per le ventole del case.

Troviamo un secondo connettore vicino all’header USB 3.0

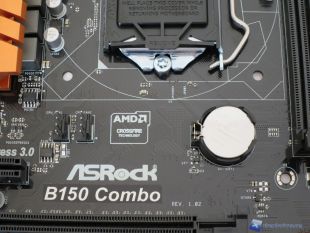

Parlando di header troviamo nella zona centrale, poco più sotto del socket, due header per il dissipatore o pompa AIO e la batteria tampone posizionata in una zona adeguata per poter effettuare un CLEAR CMOS senza smontare schede video o altro.

Scendendo ora verso il lato destro, troviamo i connettori SATA a fianco anche del generoso dissipatore in alluminio adibito alla dissipazione del PCH B150.

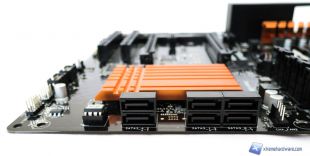

Nel dettaglio troviamo 6 porte SATA III di cui due leggermente distaccate dalle altre. Possiamo notare anche come al centro manchi appunto un ulteriore set di porte intenzionalmente non saldato.

A lato delle due porte distaccate trova posto il singolo chip BIOS.

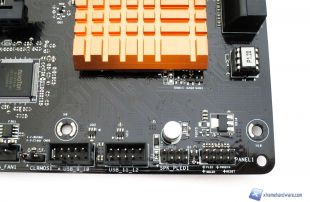

Proseguiamo e troviamo nella zona inferiore della scheda madre i classici header per il power, reset del case oltre che quelli USB, Audio ed ulteriori connettori per ventole. Non è presenta vista la tipologia della scheda madre un Debug LED.

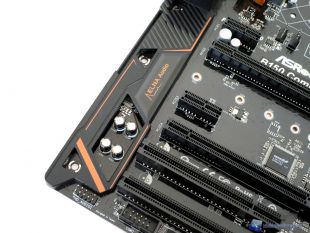

Anche per la B150 Combo troviamo lo Shiled in plastica che copre il lato sinistro della scheda madre. Questo come sempre coprirà il circuito audio separato e le porte/ingressi presenti nel retro della scheda madre. Notiamo la presenza di un sistema denominato ELNA Audio, da condensatori ELNA dedicati alla riduzione di disturbi elettromagnetici ed affiancati da un chip Realtek ALC892 per un suono 7.1 ovviamente meno prestante del sistema Purity Sound 3 della Extreme6 ma valido per utilizzo classico.

Dettaglio del circuito senza Shield in plastica.

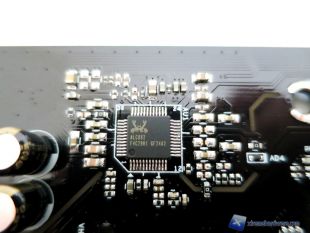

Chip Realtek ALC892.

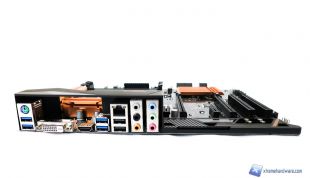

Procediamo velocemente ad analizzare anche la dotazione di porte ed ingressi presenti nel retro della scheda madre.

Il retro della ASRock B150 Combo si compone di

• 1x PS/2 per Mouse/Tastiera
• 1x DVI-D
• 1x HDMI
• 2x USB 2.0
• 4x USB 3.0 (Intel Z170)
• 1x RJ-45 LAN Intel I249 con LED di stato
• Jack HD Audio 7.1

ASRock inoltre ha dotato le porte di circuiti per la protezione da scariche elettriche, fulmini e via dicendo.

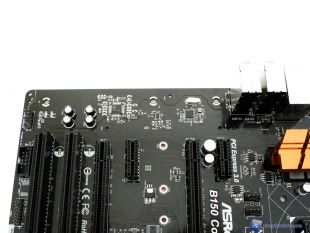

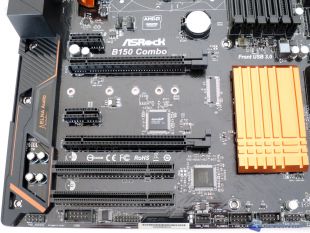

Passiamo infine all’analisi della zona centrale della ASRock B150 Combo che si caratterizza per la presenza di 2x Slot PCI-Express x16 (il primo a x16, il secondo a x4), 2x Slot PCI-Express x1 ed infine 2x Slot PCI classici che su schede madri di questa tipo a volte possono servire. Tra gli slot PCI-Express x16 notiamo la presenza della zona dove sarebbe stato saldato il socket per un eventuale SSD M.2 ed i fori per i diversi tipi di SSD. Ovviamente parliamo di un eventuale in quanto il PCH B150 non prevede tale tecnologia. ASRock ha evidentemente sfruttato in questo caso lo stesso PCB della H170 Combo, più ricca di feature rispetto alla B150 combo grazie al PCH H170.

Da notare anche il chip ASMedia ASM1083 adibito all’interconnessione degli slot PCI-Express x1 e quelli PCI classici.

Infine, sempre tra gli slot PCI-Express, troviamo un chip nuvoTon NCT6791D Super IO il quale sarà il sensore impiegato per la rilevazione di tutti i parametri della scheda madre.

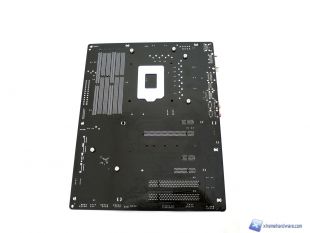

Nel retro della scheda madre non troviamo nessun chip.

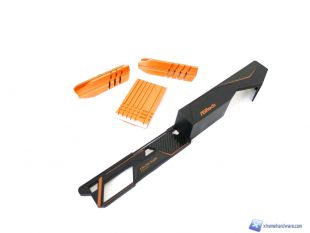

A seguire una panoramica degli heatsink e Shield utilizzati per la ASRock B150 Combo.

Passiamo ora a dare uno sguardo al BIOS della ASRock B150 Combo.
